Ten wpis ma charakter, dla potomnych.
Szafy CNC

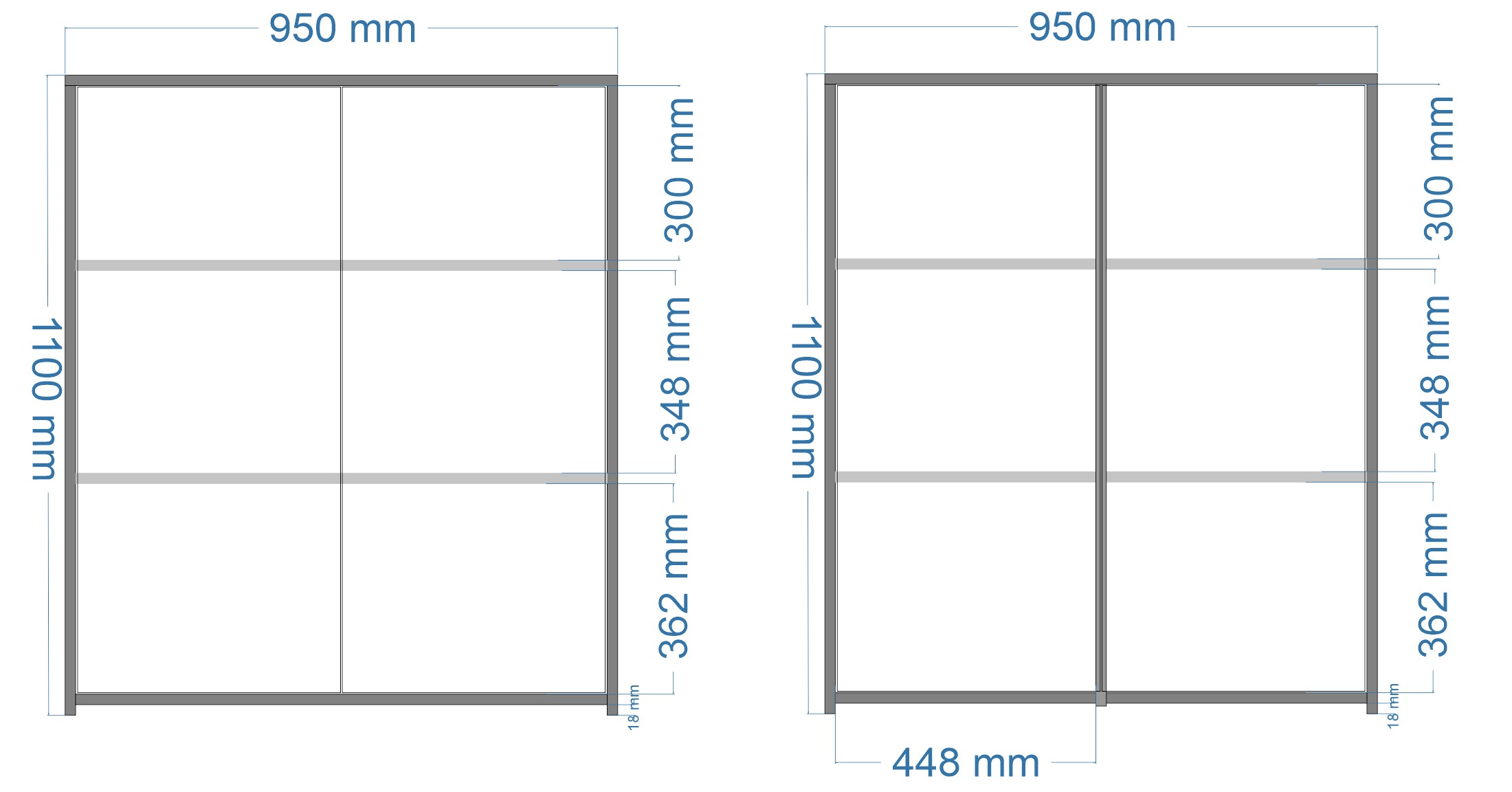

Długi i intensywny brainstorming zaowocował poniższym projektem wykonanym przez @vol:
Ten projekt został przerobiony na poniższy parametryczny model w Fusion 360:
Na podstawie poniższego modelu za pomocą https://cutlistevo.com wyciągnąłem wymiary poszczególnych płyt. Powstał też plan cięcia który możemy zastosować jeśli okażę się, że zlecenie cięcia będzie zbyt kosztowne. Poniższy arkusz został wrzucony do firmy do cięcia i okleinowania.
Szafa z przegródką na środku
| Długość | Szerokość | Grubość | ilość | Nazwa | Laminacja |
| 1082 | 400 | 18 | 2 | Bok | 4 strony |
| 950 | 400 | 18 | 1 | Góra | 4 strony |
| 448 | 377 | 18 | 6 | Półka | Brzeg 448, jeden z nich na płyte |
| 1062 | 454 | 18 | 2 | Drzwi | wszystkie |
| 1082 | 377 | 18 | 1 | Srodek | Długie boki |
Szafa bez półki na środku
| Długość | Szerokość | Grubość | ilość | Nazwa | Laminacja |
| 1082 | 400 | 18 | 2 | Bok | 4 strony |
| 950 | 400 | 18 | 1 | Góra | 4 strony |
| 914 | 377 | 18 | 3 | Półka | Brzeg 914, jeden z nich na płyte |
| 1062 | 454 | 18 | 2 | Drzwi | wszystkie |
Total
| 2 | Szafy z półką na środku |
| 1 | Szafa bez przegródki na środku |
https://docs.google.com/spreadsheets/d/13Z1kY7kFErPkc8KWlvNAQhv8VWHFwIFhtu9R8My5OcM/edit?usp=sharing
