Tablica wyjściowa

Updated 2 Days AgoPublic

Actions

Opis

Instrukcja obsługi: https://phabricator.hskrk.pl/w/infrastruktura/panel/

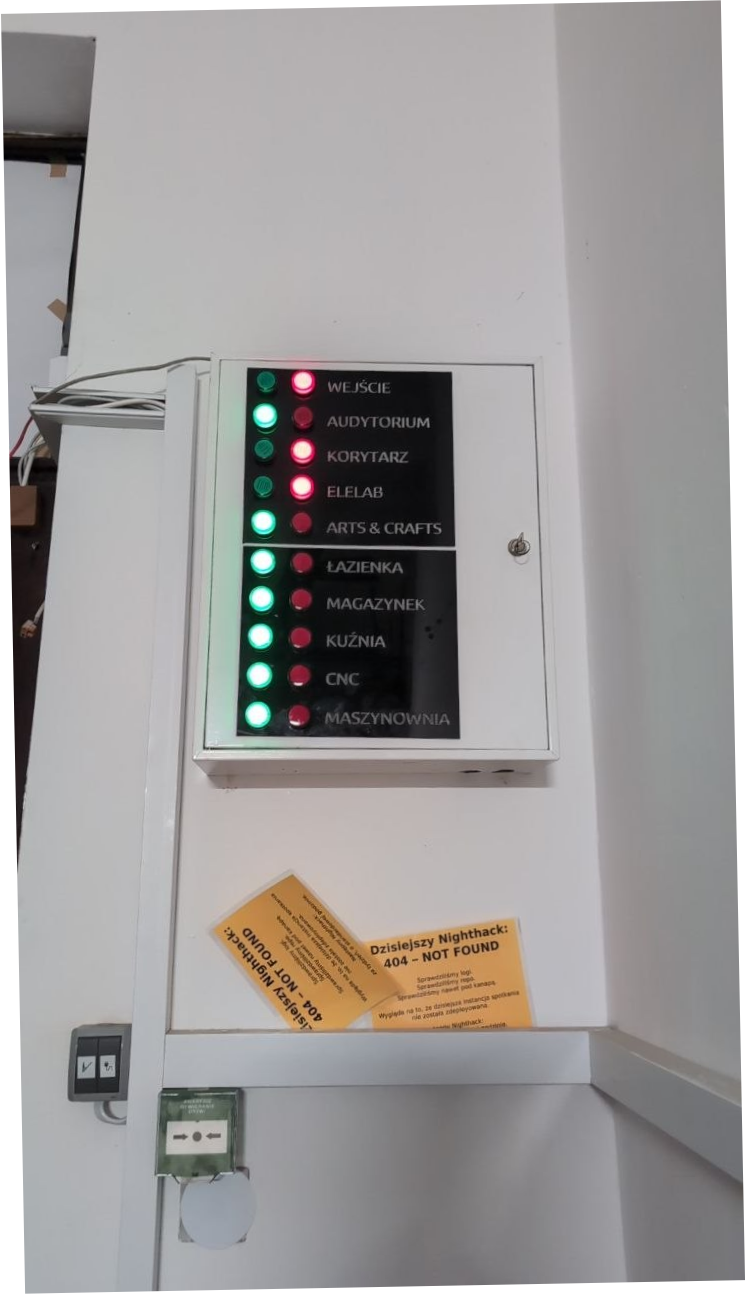

Tablica znajdująca się na wyjściu z HS-u. Pokazuje czy w wszystkich pokojach jest wyłączone światło oraz zamknięte okna.

Legenda:

Zielona lampka = wszystko ok
Czerwona lampka = włączone światło
Migająca czerwona lampka = otwarte okno (i może włączone światło)

Hardware

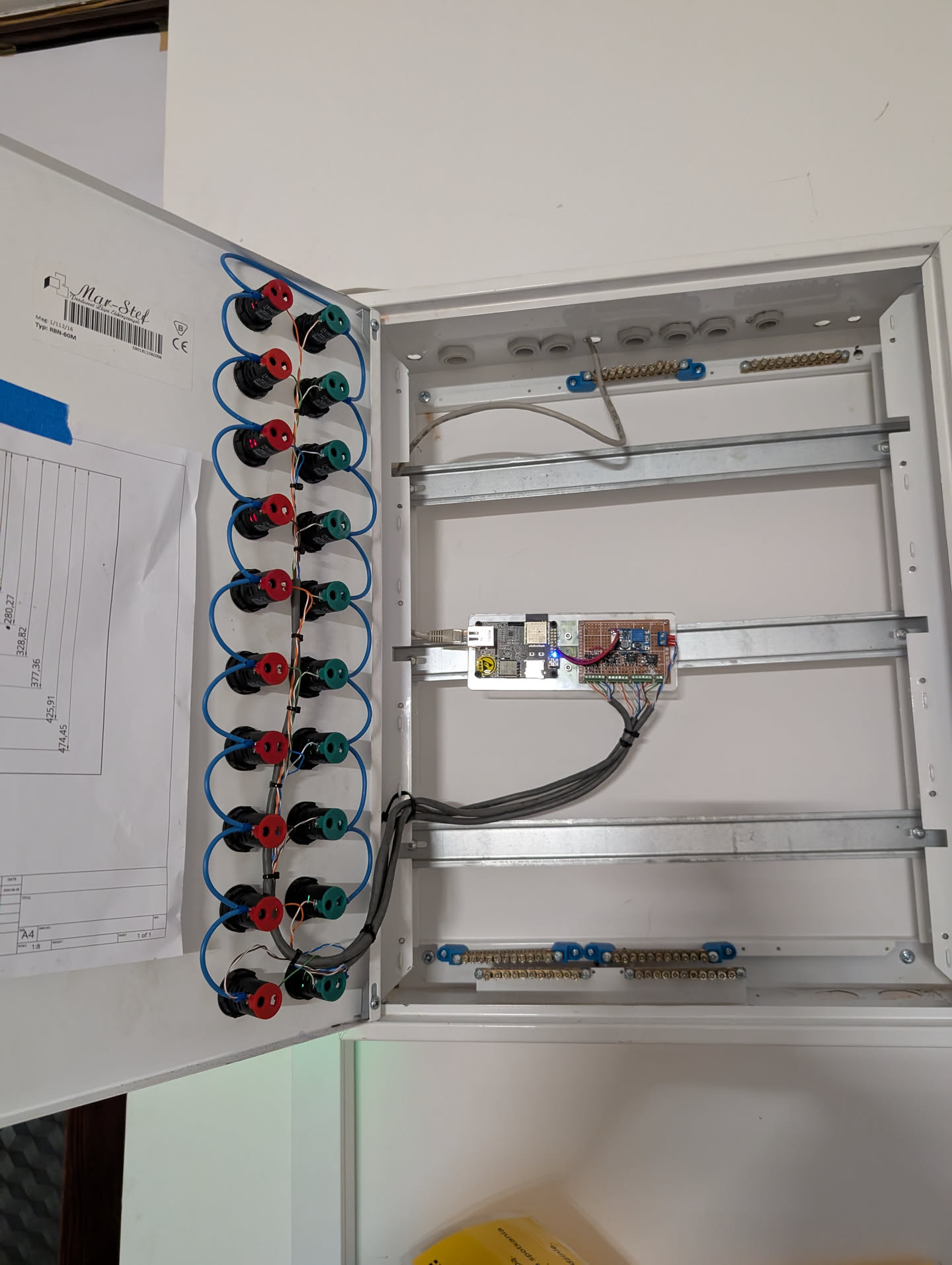

• Stara rozdzielnica elektryczna z poprzedniej siedziby
• "Przemysłowe" kontrolki 22mm z aliexpressu https://pl.aliexpress.com/item/1005008177003925.html

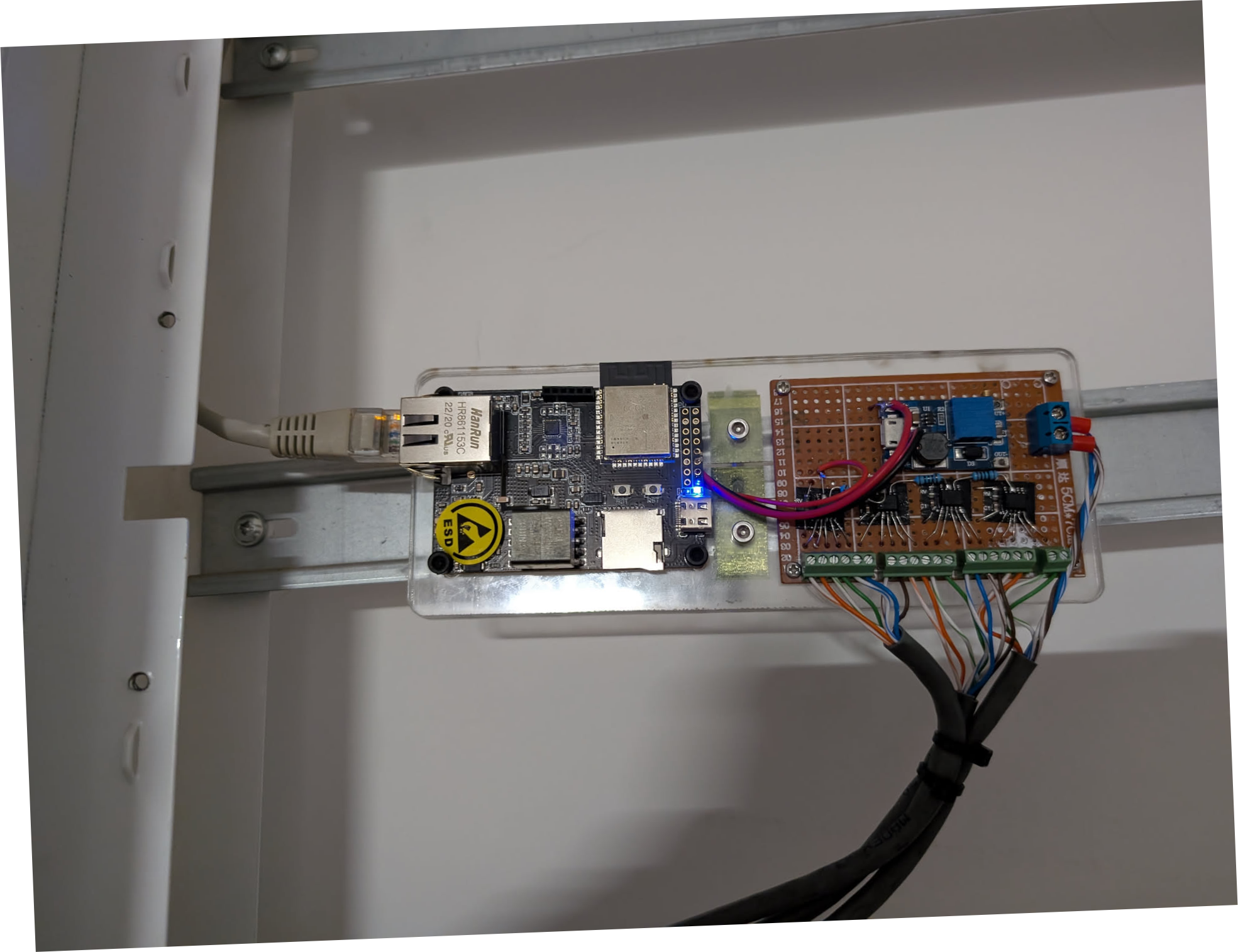

• Płytka TTGO T-Internet-POE z ESP32 https://lilygo.cc/en-us/products/t-internet-poe
• Scalaki WS2805 wyciągnięte z taśmy LED RGBCCT i polutowane na perfboardzie
• Przetwornica 5V->12V (ledy potrzebują 12V, a płytka z PoE daje 5V)
• Obudowa na elektronikę z laserowanego plexi + wydruku 3D
• Szyldy z napisami wylaserowane na plexi, potem pomalowane od tyłu czarną farbą
• Trochę skrętki + losowe kabelki

Pliki źródłowe:

Szyldy z napisami:

Skrypt generujący powyższe:

Obudowa na elektronikę (plexi 3mm) + klamra na szynę DIN:

Rysunek techniczny dziurek w rozdzielnicy:

Software

esphome podłączone do brokera MQTT. Czyta statusy pomieszczeń generowane przez https://github.com/Hackerspacekrk/temp-at na exit_board/<id pokoju>. Strowanie trochę pokopane bo driver od esphome ciągle myśli że to taśma RGB.

Config (dla NOC: aktualna wersja jest też w repo apps2):

TO DO

• Pomalować literki fluorescencyjną farbą
• customowe PCB
• może trzecia lampka na obecność w pomieszczeniu

Changelog

02.07.2026 - Tablica uruchomiona
