Zmiana logo w Siglent
Rozwiązanie działa w urządzeniach Siglent, u nas SDS1104X-E oraz SSA3021X Plus.
Potrzebujesz pendrive, mi zadziałał dopiero pendrive sformatowany FAT16.
Na tego pendrive do głównego katalogu musisz wrzucić plik ze skryptem aktualizacji:
- Dla SDS1104X-E:
- Dla SSA3021X Plus:
Dla innych Siglentów miło by było upewnić się, że logo jest w tym samym miejscu w pamięci, żeby nie nadpisać jakiegoś bootloadera czy coś :D
Oraz obrazek z bootlogo, nazwany logo.bmp.
Oryginalne logo SDS1104X-E:
Oryginalne logo SSA3021X Plus:
Docelowe logo musi mieć 24 bit (8 bit/kolor) (gamma, stałoprzecinkowa). Rozmiar:
- Dla SDS1104X-E: 800x480px,
- Dla SSA3021X Plus: 1024 × 600px.

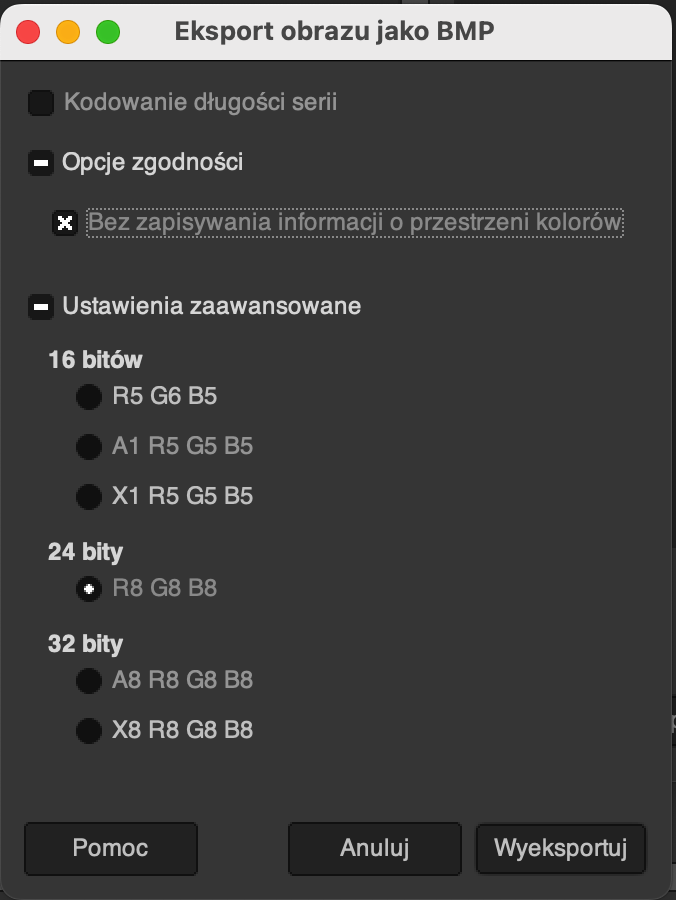

Przy eksportowaniu z Gimpa należy w opcjach zgodności wybrać "bez zapisywania informacji o kolorach", oraz w Ustawieniach zaawansowanych wybrać 24bit:
Jeżeli nie ustawisz "bez zapisywania informacji o kolorach", w dolnym lewym rogu z jakiegoś powodu zaświeci się kilka czerwonych i kilka zielonych pikseli :D
Podłączamy pendrive do wyłączonego oscyloskopu, włączamy go, oscyloskop zbootuje. Gdy zbootuje należy odpiąć pendrive i najlepiej usunąć/zmienić nazwę logo.bmp, żeby nie podmieniać logo za każdym bootem jak wepniesz tego pendrive do oscyloskopu.
Przy kolejnym boocie Twoje logo powinno się wyświetlić zamiast logo Siglenta :D
Logo HSKRK w formie bmp, zainstalowane na naszym oscyloskopie:
Logo HSKRK zainstalowane na naszym analizatorze:
