Zamek v3
Zamek v3
Krata
Sterownik
https://github.com/alufers/Zamkonator-firmware
https://github.com/alufers/Zamkonator
Zamek w kracie
Model: Assa Abloy EL560

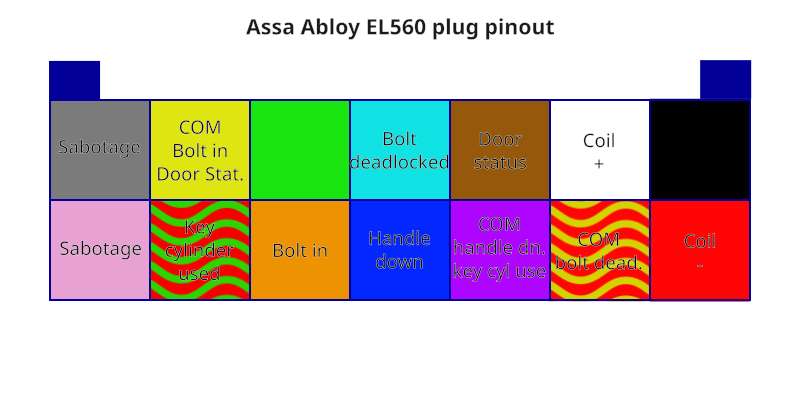

Pinout złącza:

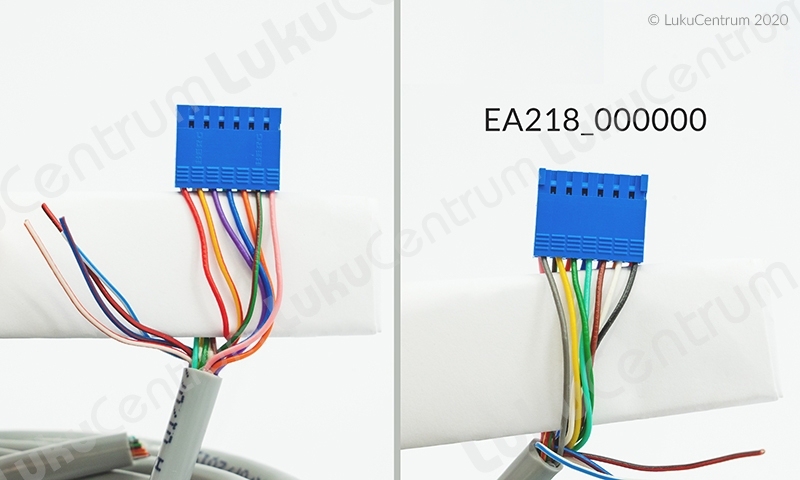

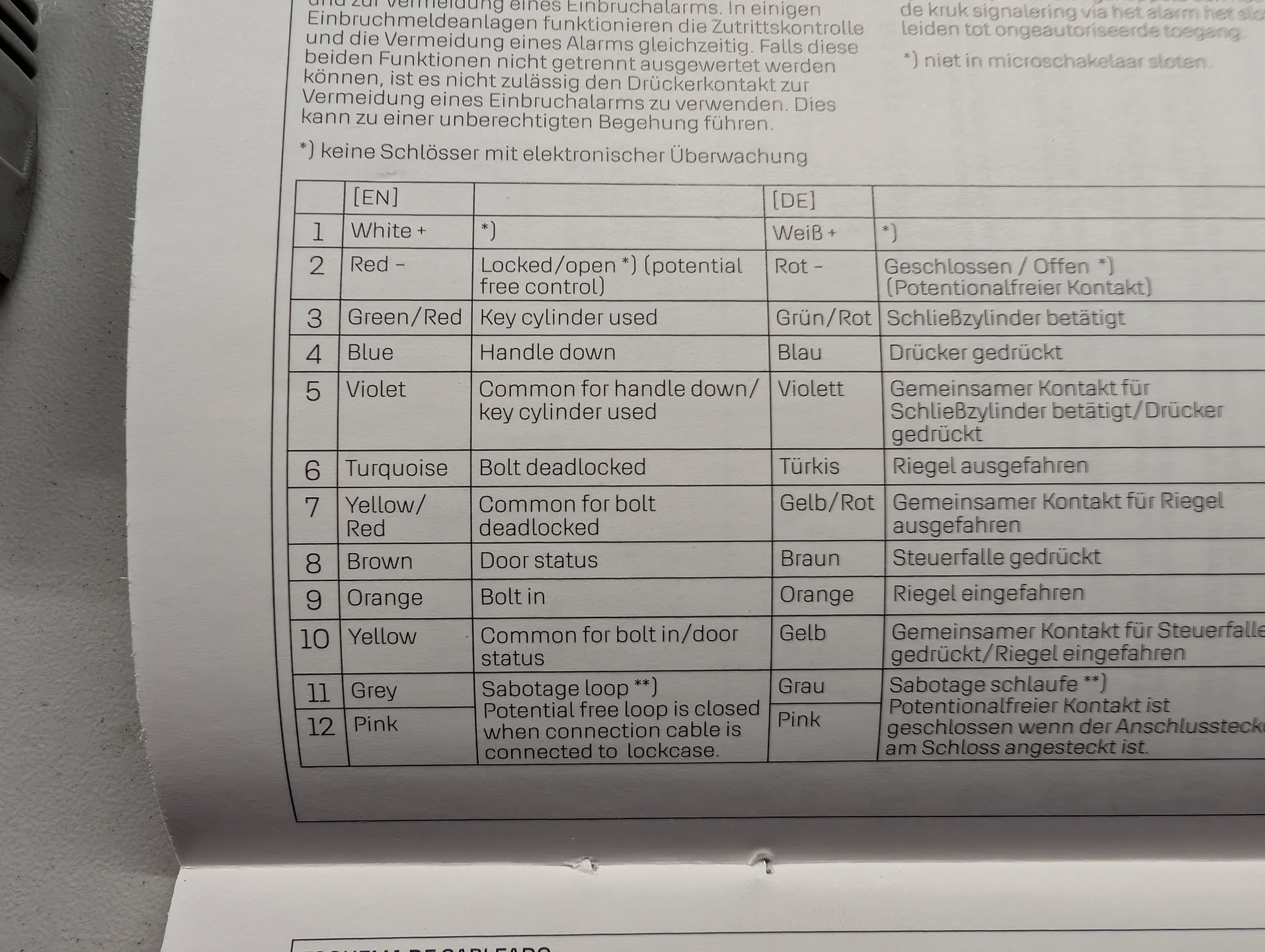

Wykonany na podstawie instrukcji i zdjęcia orginalnego kabelka z internetu:
Pinout naszego kabla
Ze względu na to, że orginalny kabel kosztuje 300zł,to zrobiliśmy własny ze skrętki i złącza Du Pont, więc kolorki trochę się nie zgadzają.
| Kolor | Rola |
| Brązowy | GND (minus elektromagnesu i wszystkich czujników) |
| Biało-brązowy | + Zasilania elektromagnesu (12/24V) |
| Pomarańczowy | Rygiel w pełni wsunięty w zamek (otwarty) |
| Biało-pomarańczowy | Skrzydło drzwi zamknięte (Mały języczek jest wsunięty w zamek) |
| Biało-zielony | Pętla sabotażowa |
| Biało niebieski | Rygiel w pełni wysunięty (zaryglowane) |
| Zielony | Użycie klucza |
| Niebieski | Użycie klamki (dowolnej) |
