NOTE: Dokumentacja w takcie budowy

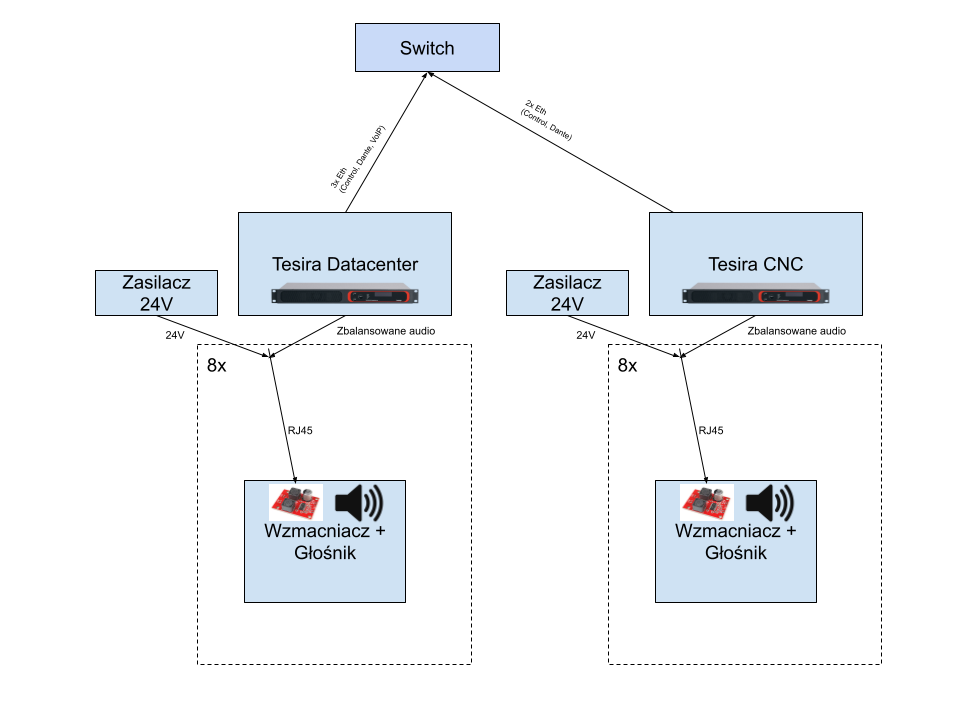

Komponenty systemu
| Nazwa | Ilość | Link |
| Interfejs audio TesiraFORTE DAN VT | 2 | https://products.biamp.com/product-details/-/o/cn/Tesira-Fixed-Audio-DSPs/ecom-item/920-00451-00001 |
| Wzmacniacz audio TPA3118 | 16 | https://pl.aliexpress.com/item/1005005049881076.html |
| Zasilacz 24V | 2 | ? |

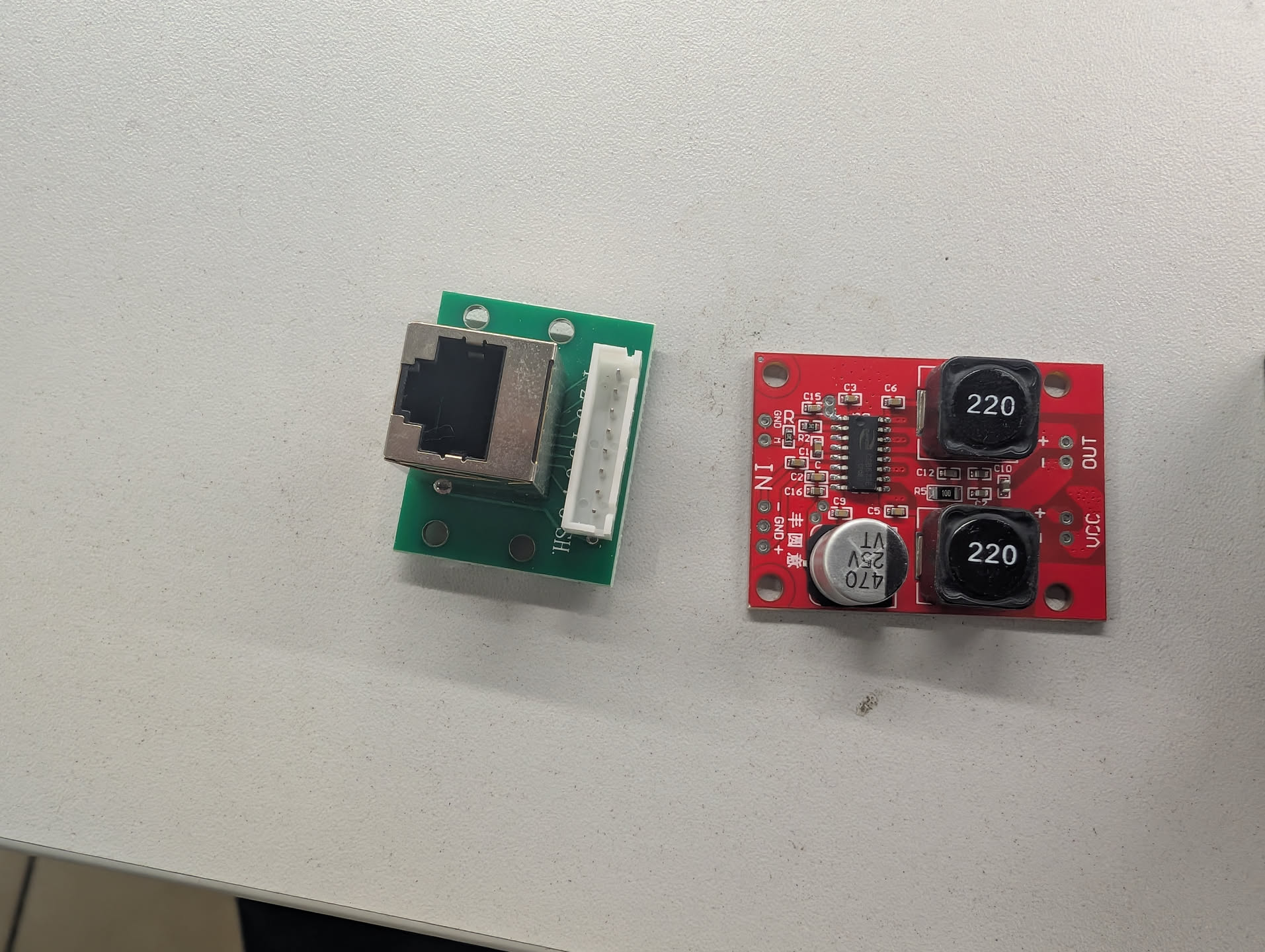

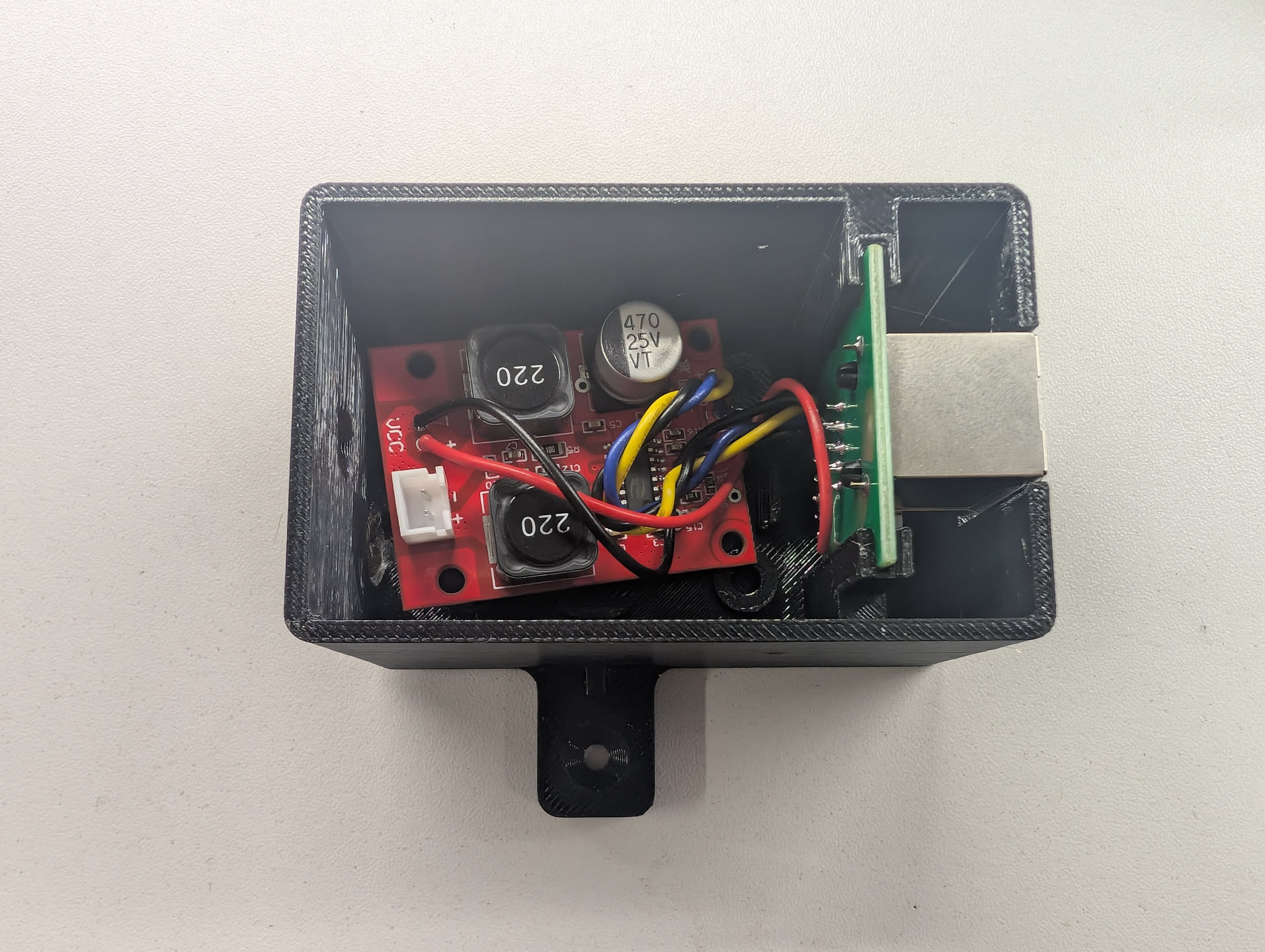

Wzmacniacze
Analogowe audio + zasilanie do wzmacniaczy przesyłane jest po skrętce z zacisniętymi złączami RJ45. Żeby odróżnić je od skrętek od sieci LAN zacisnięte są w standardzie A. Pinout poniżej:
WARNING: To nie jest ethernet, podpinając coś co oczekuje ethernetu do skrętki z sytemu audio możesz to spalić (mało prawdopodobne), albo spalić wyjście audio w Tesirze.
| Numer pinu RJ45 | Rola |
| 1 | Audio + |
| 2 | Audio - |
| 3 | GND |
| 4 | GND |
| 5 | GND |
| 6 | +24V |
| 7 | +24V |
| 8 | +24V |
