Prąd
Updated 100 Days AgoPublic

NOTE: Wszystkie rzeczy opisane poniżej są częścią infrastruktury której nie należy modyfikować bez wyraźnej zgody Zarządu. Znaczy to mniej więcej tyle, że wszelka pomoc/porady/ulepszenia są mile widziane, jednak przed przystąpieniem do prac należy uzyskać na nie zgodę. Chętnie przyjmiemy też pomoc w dokumentowaniu tego co już zostało zrobione aby wspomniane poprawki mogły dziać się szybciej i bezpieczniej.

Skunt sie bierze prunt™

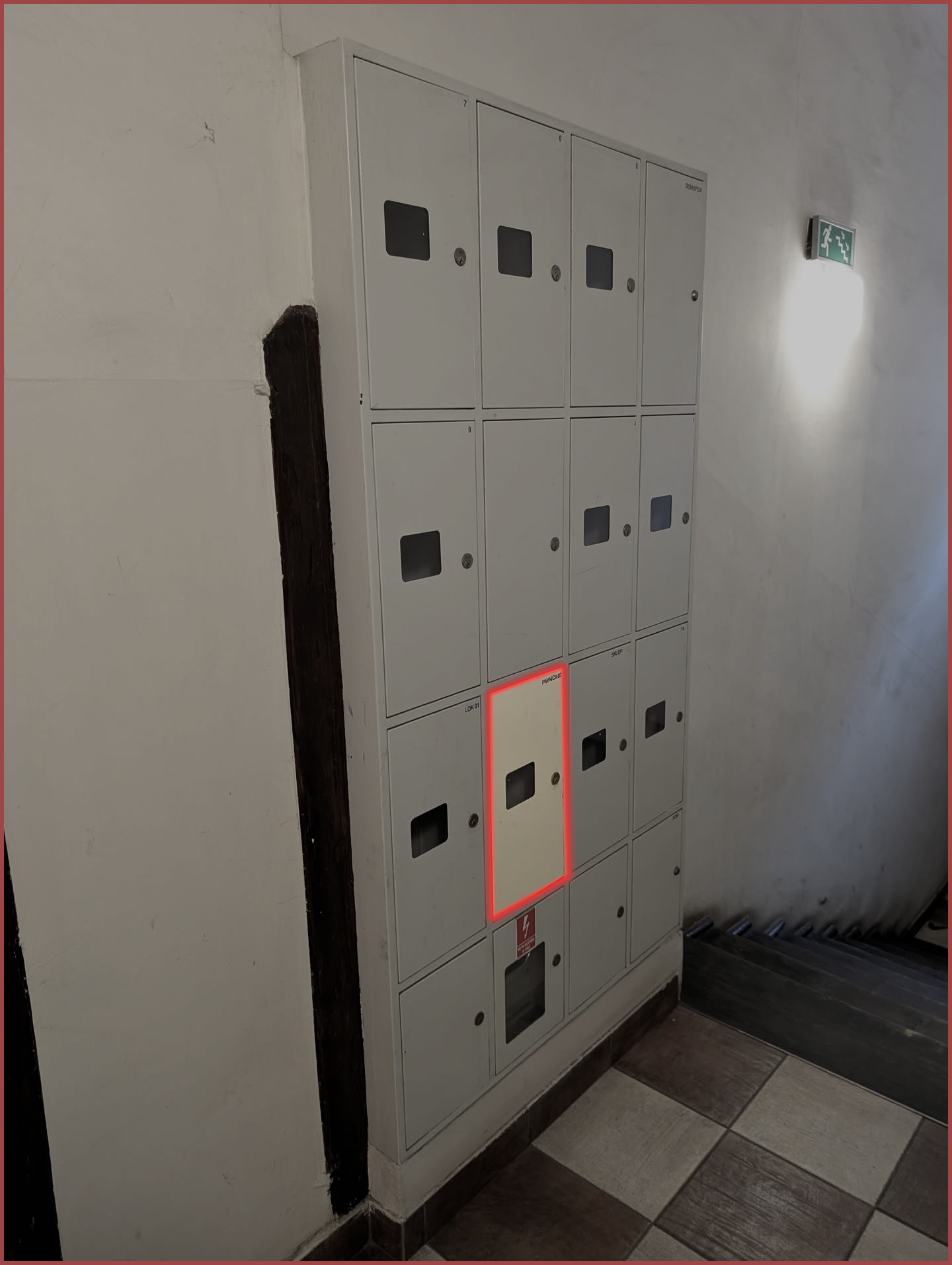

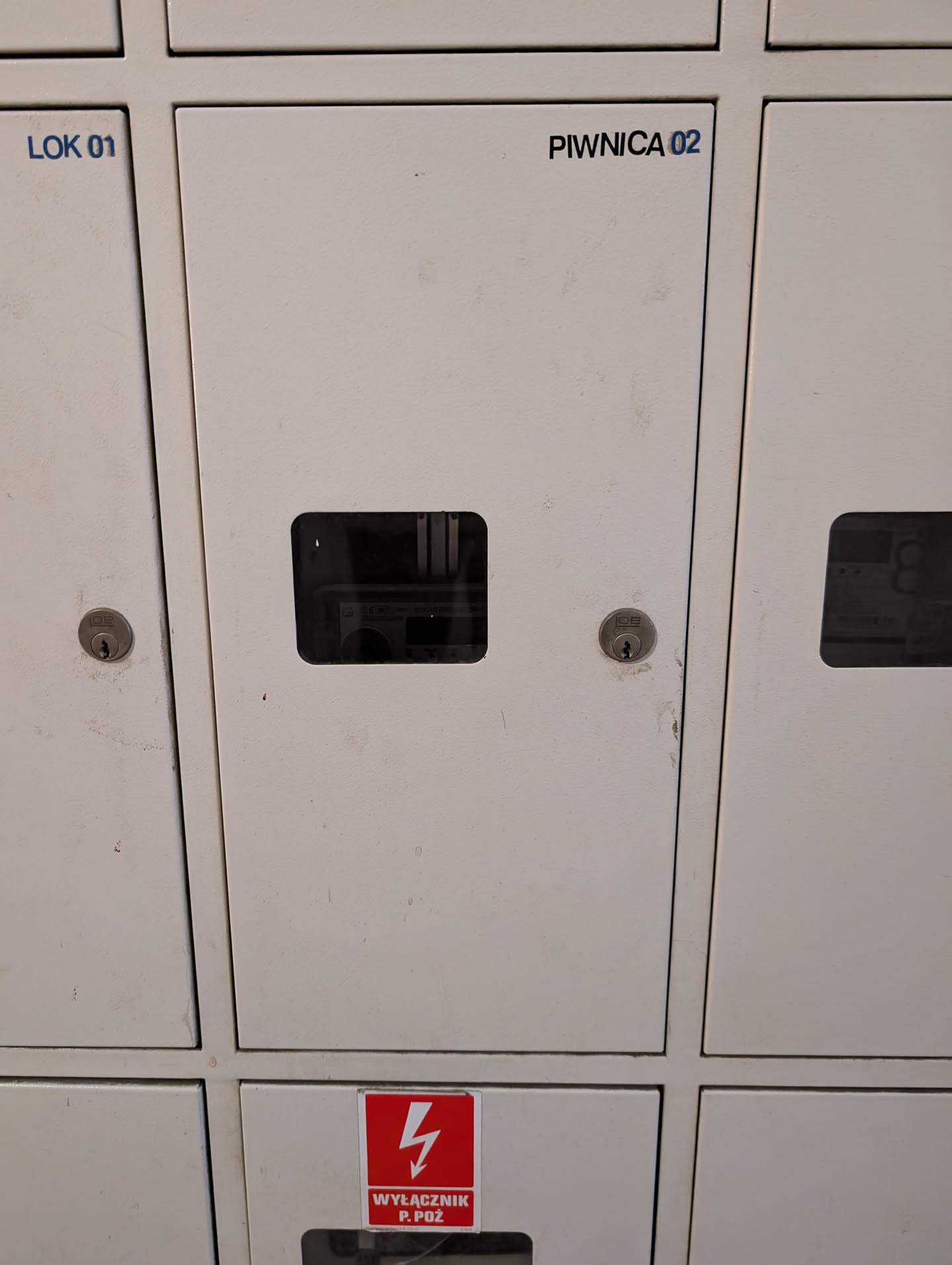

Prąd zaczyna się w skrzynce na drzwiach obok Yolocolo. Podtynkowa skrzynka na dole zawiera bezpieczniki dla m.in. części wspólnych (po lewej) i… bezpiecznik który nie pamiętam co robi (po prawej).

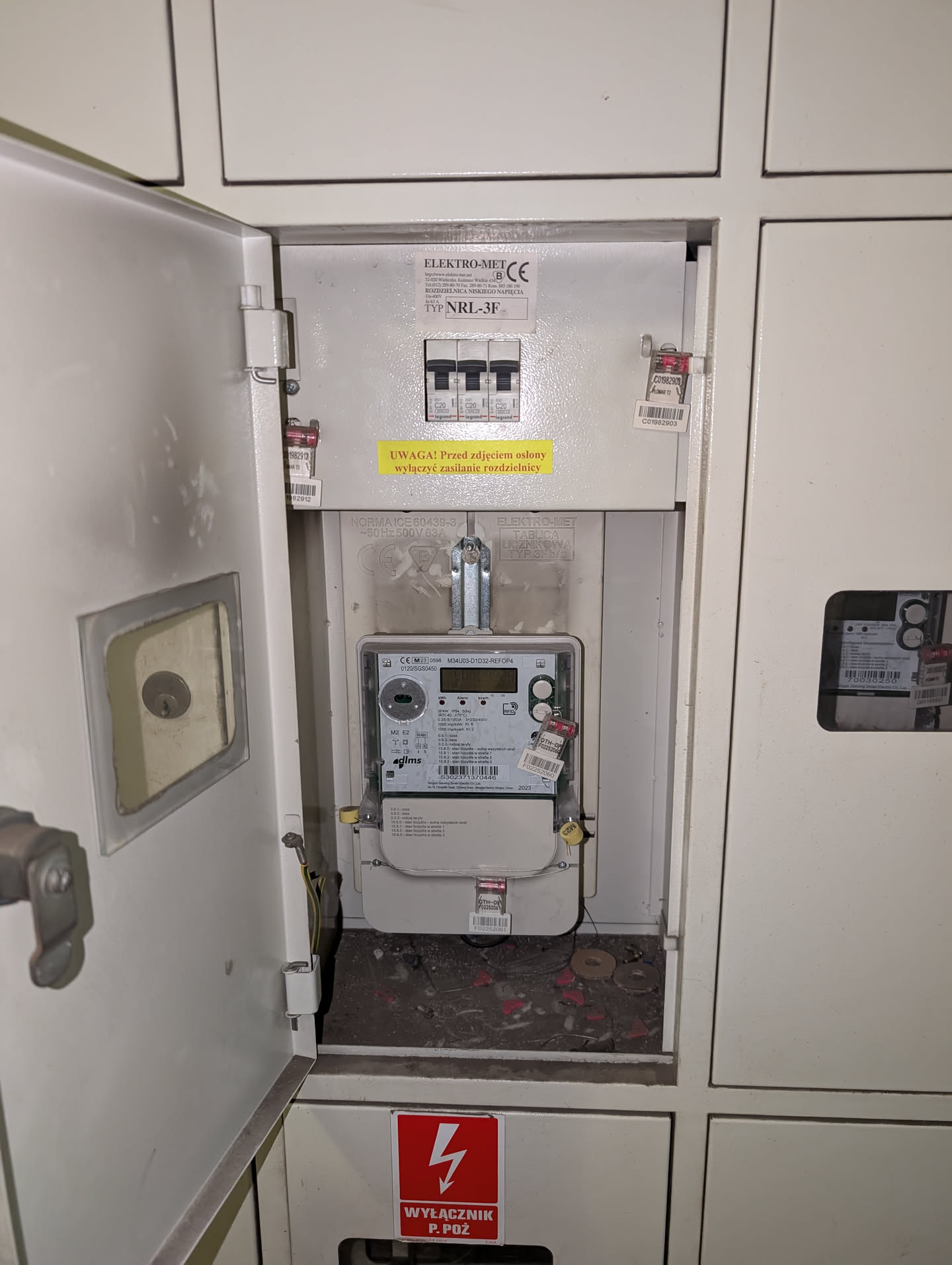

Nad nią jest biała skrzynka natynkowa, bierze prąd z tej niżej. Po lewej ma wyłącznik główny który wyłącza prąd do nas, po prawej jest nasz licznik. Przebicie do Yolocolo jest zrobione właśnie z tej skrzynki, przez tylną ściankę, rozgałęzienie na złączach wyłącznika do nas, po stronie "przed". Do skrzynki jako tako mamy dostęp, natomiast licznik jest wiążącym wyznacznikiem tego ile płacimy za prąd. Do licznika jest zapięte ESP które leży na skrzynce, przekazuje sygnał z wyjścia impulsów dalej.

Zdjęcie do powyższego opisu

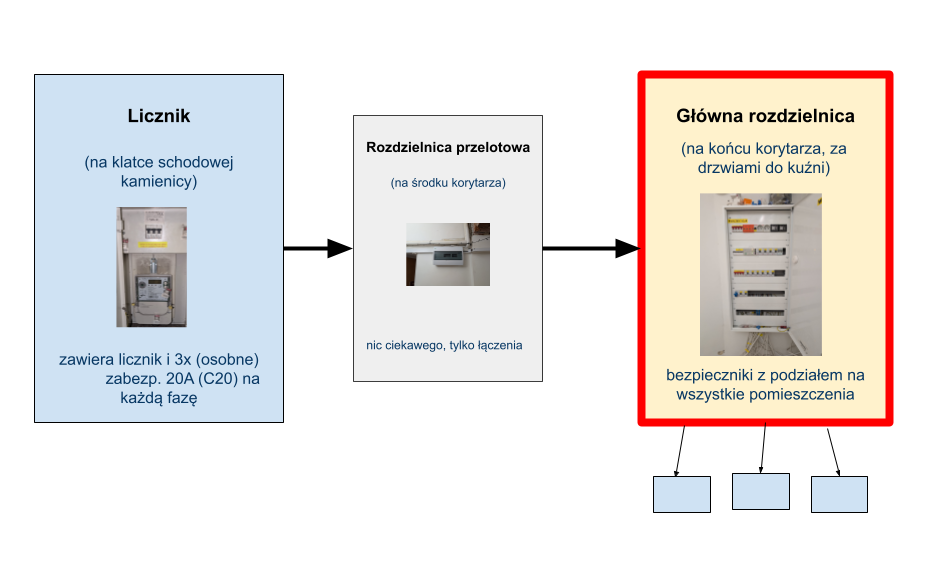

Główna rozdzielnia

NOTE: Ta sekcja wymaga rozszerzenia.

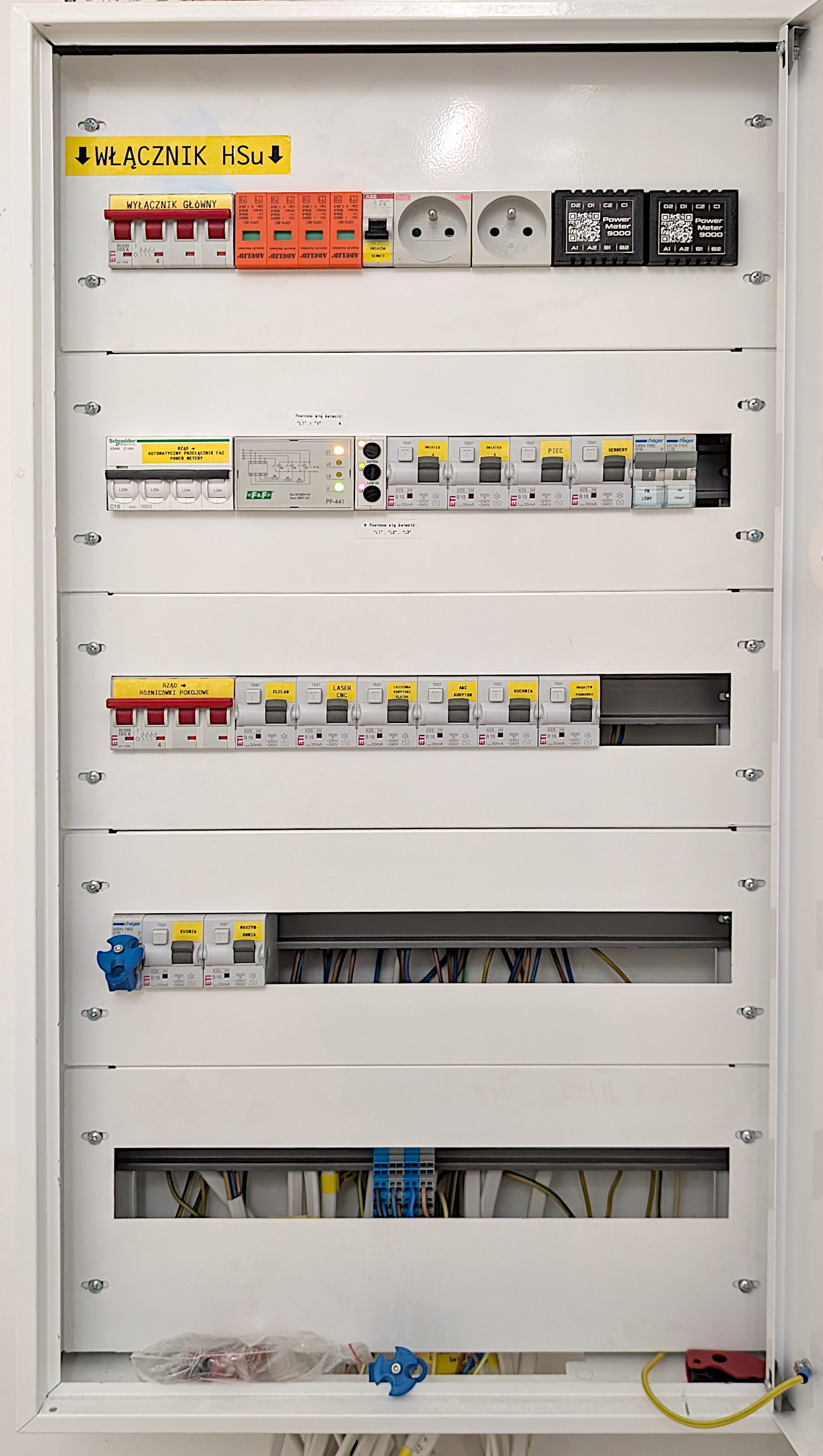

Następnie w łańcuchu jest główna HSowa rozdzielnia.

(Zdjęcie środka w trakcie instalacji automatycznego przełącznika faz. Nie mam późniejszych, więc traktować poglądowo)

Opis nitki w stronę sieciowo-zamkową

Automatyczny przełącznik faz dla rzeczy sieciowo-serwerowo-zamkowych oraz wyłącznik różnicowo-prądowy znajdują się w prawej, dolnej części głównej rozdzielni.

Prąd trafia na gniazdko zamontowane pod szafką rack w elelabie. Do jednego gniazda jest podłączona listwa z rzeczami które nie wymagają gwarantowanego zasilania (sama listwa znajduje się w racku). Do drugiego podłączony jest UPS. Do UPSa jest podłączona pozioma listwa znajdująca się pod rackiem.

Do powyższej listwy należy podłączać jedynie rzeczy które są absolutnie kluczowe dla funkcjonowania HSu - im więcej ich podłączymy tym krótszy czas podtrzymania zamków. Po padzie zamków do HSu dostać się będą mogły jedynie osoby z fizycznymi kluczami których jest… garstka.

W zwiazku z powyższym do listwy są podłączone niektóre lokalne odbiorniki oraz pociągnięty jest kabel (zaczynający się wtyczką wpinaną w tę listwę) do szafki rack w magazynku. Nie posiada ona osobnego UPSa, korzysta ona z tego w elelabie.

Rack w magazynku ↓:

Rack w elelabie ↓:

W związku z czym, obydwie skrzynki powinny być traktowane specjalnie - zarówno może być w nich prąd jak nie ma prądu gdziekolwiek indziej, oraz może w nich nie być prądu, nawet jeśli jest w reszcie pomieszczenia.

NOTE: Serwery HSu nie są zapięte do instalacji HSowej, za to korzystają z instalacji Yolocolo, która (przynajmniej chwilowo) nie jest tutaj opisana. Tldr setupu: UPS, switch, serwer przy czym będzie się to zmieniać w czasie.
